Строительные системы из легких металлоконструкций

Кровельные сэндвич-панели, монопанели

Пенорезольные панели

Кровельные сэндвич-панели для плоских кровель – МОНОПАНЕЛИ относятся к невентилируемым кровельным покрытиям. Сфера применения — обустройство крышь быстромонтируемых зданий, а также объектов жилищно-гражданского и промышленного назначения. Идеально подходят для строительства или реконструкции зданий практически в любой климатической зоне.

Кровельная сэндвич-панель состоит из трех слоев. Для изготовления внешних обшивок применяются оцинкованные стальные профилированные листы, в том числе и окрашенные. С целью защиты от коррозии и атмосферных осадков используется полимерное покрытие различных характеристик. Для их прочного соединения с сердечником (утеплителем) на внутреннюю сторону, в случае минераловатного утеплителя, наносится двухкомпонентный клей. Склеивание слоев осуществляется путем холодного или горячего прессования. С целью исключения зазоров между смонтированными панелями в процессе установки по всей длине торца панели закрепляется уплотнительная лента.

Небольшой вес кровельных сэндвич панелей (монопанелей для малоуклонных кровель) позволяет существенно сэкономить на металлоёмкости каркаса сооружения. За счет высоких прочностных характеристик сэндвич-панелей обеспечивается требуемая устойчивость к ударным ветровым нагрузкам и постоянным снеговым. При правильно рассчитанной схеме крепления кровельные сэндвич панели не подвергаются деформации в процессе длительной эксплуатации, сохраняют свой привлекательный внешний вид в течение продолжительного периода времени.

От того, насколько качественно выполнена кровля здания, будет зависеть и общее качество всей постройки. При поэлементной сборке, чаще всего, кровля включает в себя несколько слоев, обеспечивающих гидро-, паро- и теплоизоляцию. Многослойность кровли делает ее перекрытие сложным и ответственным процессом, особенно при проведении монтажных работ на больших площадях. Квалификация и ответственный подход к своей работе кровельщиков при этом выходят на передний план!

Однако, когда была изобретена конструкция сэндвич-панели, как кровельной, так и стеновой, отработан процесс производства, процесс монтажа зданий значительно упростился.

Цены на основные виды сэндвич-панелей:

Цены действуют с 01.08.2023 г.

Продукция Стоимость
Стеновые сэндвич-панели ППУ (Пенополиуретан) от 2 100 руб./м2
Кровельные сэндвич-панели ППУ (Пенополиуретан) от 2 300 руб./м2
Стеновые сэндвич-панели PIR (Пенополиизоцианурат) от 2 200 руб./м2
Кровельные сэндвич-панели PIR (Пенополиизоцианурат) от 2 400 руб./м2
Стеновые сэндвич-панели с утеплителем минеральная вата от 1 715 руб./м2
Кровельные сэндвич-панели с утеплителем минеральная вата от 1 875 руб./м2
Стеновые сэндвич-панели (Пенополистирол) от 1 530 руб./м2
Кровельные сэндвич-панели (Пенополистирол) от 3 050 руб./м2
Кровельные монопанели для плоских кровель  (MW) от 2 800 руб./м2
Шумопоглащающие каркасные панели (минеральная вата) от 3 150 руб./м2
Шумоотражающие каркасные панели (минеральная вата) от 2 910 руб./м2
Шумоотражающие светопрозрачные панели (поликарбонат) от 8 900 руб./м2

* Все цены приведены для стандартных цветов по каталогу RAL 1014,1015,3005,3011,5005,6002,6005,7004,8017,9002,9003 и включают НДС.

ПРИМЕНЕНИЕ КРОВЕЛЬНЫХ СЭНДВИЧ-ПАНЕЛЕЙ (МОНОПАНЕЛЕЙ) ПОЗВОЛЯЕТ ЗНАЧИТЕЛЬНО УСКОРИТЬ И УПРОСТИТЬ ПРОЦЕСС МОНТАЖА КРОВЕЛЬНОГО ПОКРЫТИЯ.

Итак, каковы же достоинства, непосредственно, кровельных монопанелей?

Монопанель

  • При использовании кровельных монопанелей есть возможность организовать плоскую (малоуклонную) кровлю, подобную сборной кровле с основой из профилированного листа;
  • Слабогорючий Г1 (PIR) или негорючий НГ (минеральная вата) утеплитель, а общая пожароопасность конструкции составляет К1(15) или К0(30-45) соответственно при пределе огнестойкости RE(15) или RE(30-90);
  • Высокая стойкость к воздействию атмосферных осадков и ультрафиолетовых лучей;
  • Высокая стойкость к пробиванию кровли;
  • Срок эксплуатации монопанелей составляет не менее 25 лет;
  • Быстрый и легкий монтаж даже в неблагоприятных погодных условиях (осадки),

Состав монопанели:

Конструкция имеет два внешних слоя и один внутренний, состоящий из теплоизоляционного материала (PIR-утеплитель либо же минеральная вата).

Утеплитель:

В качестве утеплителя применяется или вспененный материал (PIR) на основе изоциануратов с коэффициентом теплопроводности 0,022 Вт/м*К, классифицируется как слабогорючий (Г1) (только обугливается, коксуется, почти не теряя массы) плотностью 40-42 кг/м3 или
жёсткая вертикально ориентированная минеральная вата с коэффициентом теплопроводности 0,041 Вт/м*К, не горючий утеплитель (НГ) плотностью 110-115 кг/м3.

Внутренняя обшивка кровельных панелей:

Стальной профилированный лист с высотой профиля 40 мм. оцинкованный или оцинкованный окрашенный.

  • номинальная толщина 0.5 мм
  • полезная ширина 1000 мм
  • высота профиля 40 мм

Наружный слой гидроизоляции монопанелей:

Стальной плоский лист с ПВХ покрытием.

  • Номинальная толщина (0,7+1,0пвх) мм
  • Номинальный срок службы гидроизоляционного слоя — 25 лет

Номенклатура и размеры кровельных монопанелей:

  • полезная ширина — 1000 мм
  • длина панели — до 12 400 мм
  • толщина по основному утеплителю от 50 до 250 мм
  • высота профиля нижней обшивки – 40 мм.

В комплекте с монопанелями поставляются все необходимые крепежные детали, уплотнители стыков и примыканий. На этапе проектирования мы выдаём альбом технических решений монтажных узлов кровельного покрытия на основе монопанелей.

ОСОБЕННОСТИ КРЕПЛЕНИЯ КРОВЕЛЬНЫХ МОНОПАНЕЛЕЙ

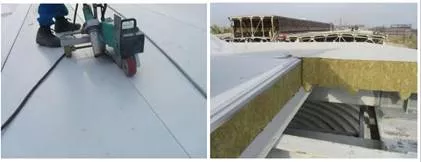

Особенности крепления кровельных монопанелей

Монтаж монопанелей производят по прогонам покрытия, расположенных с шагом от 2 до 3 м. с опорной полкой не менее 120 мм по торцам и 60 мм в промежуточных точках опоры.

Закрепление монопанелей к прогонам осуществляется самонарезающими винтами сквозь тело панели в каждую волну профилированной обшивки по торцам панели и в крайние волны в промежуточных точках крепления к прогонам.

Чтобы получить готовую кровлю после закрепления монопанелей следует произвести гидроизоляцию продольных и поперечны мест стыковки панелей приваркой горячим воздухом лент из ПВХ-мембраны. Места примыканий к стенам и проходкам через кровлю также изолируются приваркой полотен из ПВХ- материала.

Последовательность монтажа:

  • Подъем монопанелей на плоскость монтажа
  • Укладка монопанелей на прогоны так, чтобы крайняя гофра следующей панели укладывалась в открытый замок предыдущей с предварительным нанесением ленточного или жидкого герметика
  • Проверка линейности установленных монопанелей по отношению к каркасу
  • Разметка установки крепежных элементов
  • Предварительное крепление монопанелей в двух точках (например, по торцам)
  • Выполнение фиксации по ранее выполненной разметке
  • Выполнение сварочных работ – приварка горячим воздухом лент ПВХ мембраны на стыках монопанелей так, чтобы места крепления были скрыты под лентой
  • Для обеспечения надлежащей адгезии до начала сварки поверхность монопанели в местах сварки освобождается от защитной полиэтиленовой плёнки или очищается специальным растворителем.

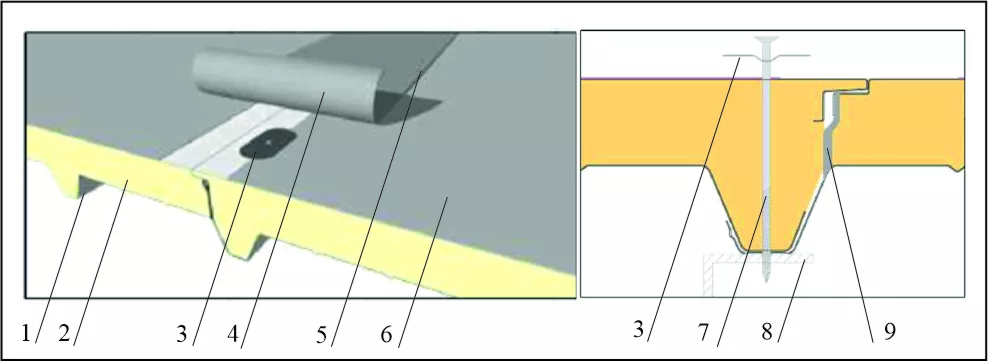

  • — Профилированный стальной лист Н40-1000-0,5(0,7)
  • — Теплоизоляционный слой «PIR» или Минеральная вата
  • — Распределительная шайба КСШ-3
  • — Стыковая полоса из кровельного материала — ПВХ мембрана шириной 200-250 мм.
  • — Сварной шов (сваривается профессиональными фен. машинами горячим воздухом)
  • — Внешняя плоская металлическая обшивка панели с ПВХ-покрытием (0,7+1пвх)
  • — Самонарезающий винт 5,5/6,3хL

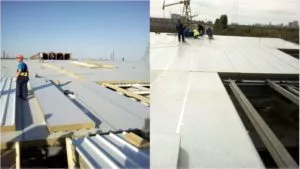

Последовательность монтажа

Строительные организации, знакомые с технологией послойного монтажа с использованием свариваемых ПВХ мембран, получают от нас промышленный сэндвич из монопанелей, обладающий готовой для гидроизоляции стыков поверхностью, которая обеспечивает защиту утеплителя от влаги, в том числе, на момент строительства. Технология проварки швов лентой из ПВХ-мембраны аналогична известным технологиям организации мягких кровель при послойной сборке, но исключающим трудоёмкий процесс укладки «пирога».
